Valvulas, tuberias y acoples

El dimensionado del sistema de tuberías es una parte importante en el diseño de la planta dichas tuberías son muy importantes para el buen funcionamiento de todos los equipos presentes, ya que si una de ellas fallara el proceso dejaría de ser continuo y se plantearían distintos problemas de funcionamiento.
Válvulas

 ¿Que son las Válvulas?

Una válvula se puede definir como un aparato mecánico con el cual se puede iniciar, detener o regular la circulación (paso) de líquidos o gases mediante una pieza movible que abre, cierra u obstruye en forma parcial uno o más orificios o conductos.




Tuberías

Una tubería es un conducto que cumple la función de transportar agua u otros fluidos. Se suele elaborar con materiales muy diversos. También sirven para transportar materiales que, si bien no son propiamente un fluido, se adecuan a este sistema: hormigón, cemento, cereales, documentos encapsulados, etcétera.

USOS EN LA INDUSTRIA

Las tuberías en la industria tienen varios usos entre los mas importantes se detallan a continuación:

ENERGIA

En el transporte de vapor de alta energía6​ se emplea acero aleado con cromo y molibdeno.

Para grandes caudales de agua (refrigeración) se emplea poliéster reforzado con fibra de vidrio, hierro fundido dúctil (hasta 2m de diámetro) o acero al carbono. En el caso de la última, la tubería se fabrica a partir de chapa doblada que posteriormente es soldada (tubería con costura).

En el ámbito de la producción de energía hidráulica se llama tubería forzada

PETROQUIMICA

Dada la variedad de productos transportados se encuentran materiales muy distintos para atender a las necesidades de corrosión, temperatura y presión. Cabe reseñar materiales como el PRFV, Monel o el Inconel para productos muy corrosivos.

TRANSPORTE

Transporte por tubería se construye para facilitar el transporte de agua, petroquímica, gases, u otras a distancias largas o en veces cercanos. La necesidad constante del recurso transportado dicta la necesidad de transportar por tubería, cuando es más eficaz que el transporte por barco, carril, o camiones dado al terreno o faltas de carreteras.

EJEMPLO DE USO DE TUBERIAS

CALDERA

La caldera, en la industria, es una máquina o dispositivo de ingeniería diseñado para generar vapor.1​ Este vapor se genera a través de una transferencia de calor a presión constante, en la cual el fluido, originalmente en estado líquido, se calienta y cambia su fase a vapor saturado.

Se utilizan tuberías de acero inoxidable y resistente a las altas presiones que se puedan presentar en el uso o trabajo de la misma y acompañado por diversos accesorios para complementar su perfecto funcionamiento.

CLASIFICACION

Las tuberías pueden clasificarse de distintas maneras pero la mas importante es por el material el cual están fabricados como por ejemplo.

TUBERIAS METALICAS

•          Tubos de acero
•          Tubos de acero galvanizado
•          Tubos de hierro fundido ‘
•          Tubos de cobre
•          Tubos de fibrocemento
•          Tubos de gres
•          Tubos de hormigon

TUBERIAS PLASTICAS

•          Cloruro de polivinilo PVC
•          Polietileno
•          Acrilonitrilo butadieno estireno  ABC
•          CPVC
•          Polibutileno
•          PEX
•          Polipropileno

Acoples.

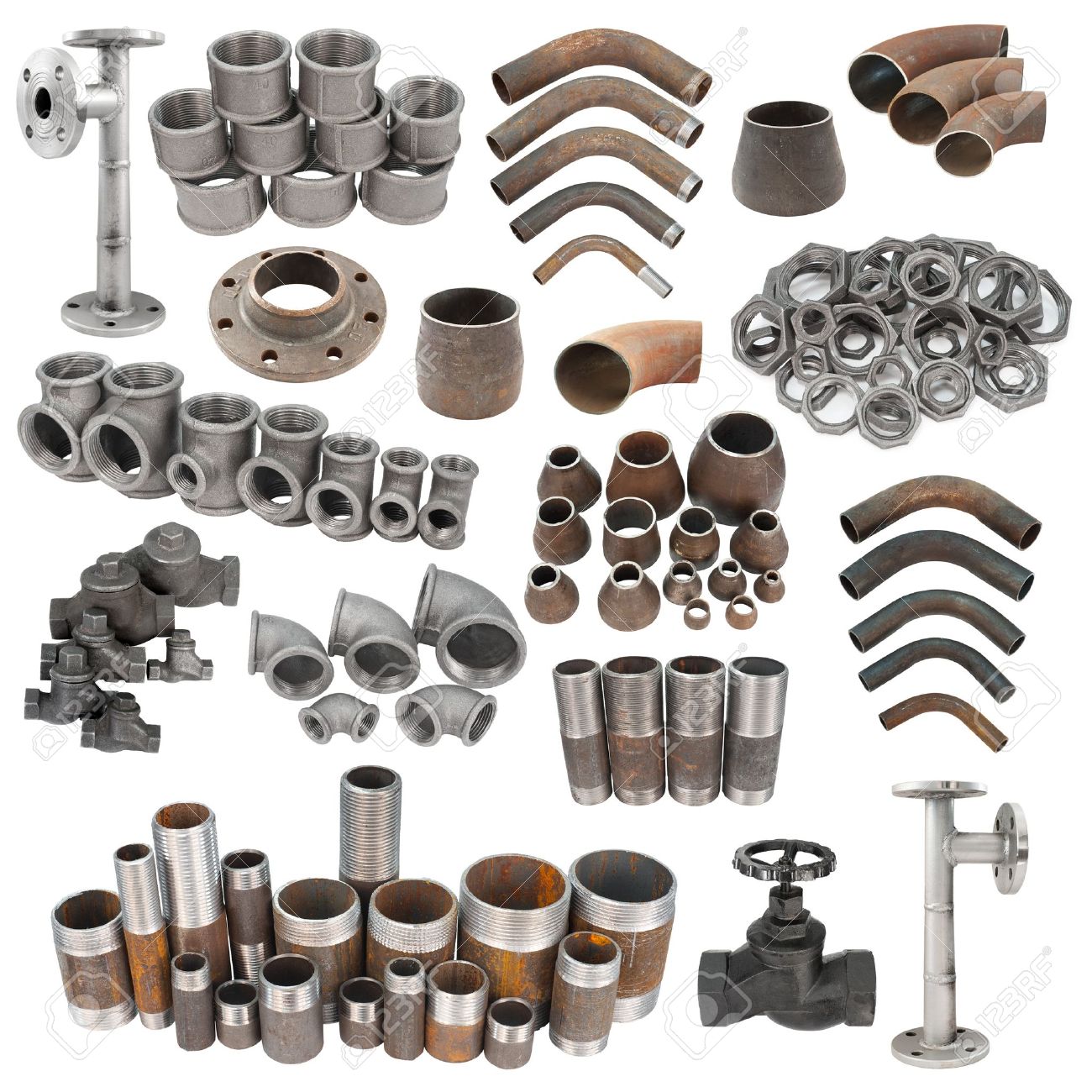

Se denomina como acoples o accesorio de tubería a cualquier elemento que integra una línea, que no sea tubería. Los accesorios son elementos utilizados en las líneas, para realizar acoples entre las tuberías, realizar mediciones o como medidas de control y direccionamiento de la línea.

USOS EN LA INDUSTRIA

Los accesorios son un conjunto de piezas moldeadas o mecanizadas que se unen a las tuberías o equipos del proceso para asegurar la correcta unión y distribución.

-Accesorios soldados: Se usan cuando las conexiones deben ser permanentes y en líneas de alta presión y temperatura. Otras ventajas sobre los accesorios de bridas o roscados son: las tuberías soldadas son más fáciles de aislar, se pueden colocar más cerca las unas de las otras y pesan menos. Los extremos de la tubería y los accesorios se biselan para poder acomodar la soldadura. Se pueden usar anillos de empalme cuando la tubería soldada se debe desmontar periódicamente.

-Accesorios de bridas: Proporcionan una forma rápida de desarmar tuberías. Las bridas se unen a los extremos de las tuberías por medio de soldadura, rosca o solapándolas. Las caras de las bridas se acoplan entonces por medio de pernos, cuyo tamaño y espaciamiento se determina por el tamaño y presión de trabajo de acoplamiento.



Ejemplos de uso

Las Bridas son dos discos iguales ó anillos metálicos unidos mediante tornillos que comprimen una junta que está situada entre sus caras, se unen por rosca ó soldadura; son el método universalmente adoptado para unir tuberías de grandes diámetros mayores de 50 ó 65 mm; para cerrar una tubería se utiliza una brida ciega, que es una brida sin abertura.

Clasificación

Bridas: Estos elementos sirven para unir tuberías, válvulas y otros elementos. Las bridas se sueldan a las tuberías u otros elementos y permiten realizar desmantelamiento de secciones específicas en la línea o en estaciones de bombeo, que pueden ser reemplazadas con otros sistemas.

Te (T): Accesorio en forma de T que permite realizar una conexión a tres bandas. También llamada racor en T. Los diámetros de las distintas salidas pueden ser del mismo tamaño o diferente.

Cruz (X): Accesorio con forma de cruz, para unir cuatro pasos; también llamado racor en cruz, T con salida lateral, T de cuatro pasos. A veces para ahorrar en costos es preferible usar cruces y no T debido a que se disminuye el costo de accesorios a utilizar, pero resulta que esta técnica emplea más espacios por lo que no es muy empleada

Codo (C): Accesorio de tubería que tiene una curva a X grados, empleada para desviar la dirección recta de la misma.

Filtros (F):  accesorios de seguridad que permiten retener y controlar la contaminación de posibles partículas no deseadas. También contribuyen en la vida útil de los equipos de sistema.

Expansiones/Reducciones (E/R):  accesorios de forma cónica que permiten aumentar o disminuir el diámetro de las tuberías según las necesidades de cada tramo. Hay 2 tipos de reducciones; las concéntricas y las excéntricas. En el primer caso el diámetro grande y el pequeño tal y como indica su nombre son concéntricos. En el segundo caso los diámetros son excéntricos.
